Station de transfert eau sanitaire
WS 3 Trend

    • Haut degré d’hygiène et de sécurité de fonctionnement grâce à la production d’eau chaude sanitaire en instantané
    • Les faibles pertes de charge permettent des économies sur le coût de la tuyauterie
    • Faibles coûts d’entretien grâce à la suppression de l’obligation de contrôle conformément à la réglementation sur l’eau potable
    • Faibles coûts d’entretien dus à la qualité des matériaux utilisés et au petit nombre de pièces mobiles
    • Relevé et facturation simples et exactes de la consommation pour chaque appartement
    • Tous les composants nécessaires sont pré-assemblés pour une installation rapide
    • Les grands échangeurs de chaleur permettent des puissances élevées pour la production d’eau chaude sanitaire
    • Installation peu encombrante grâce à une faible profondeur
    Des questions sur le produit ? Contactez-nous

    Détails du produit

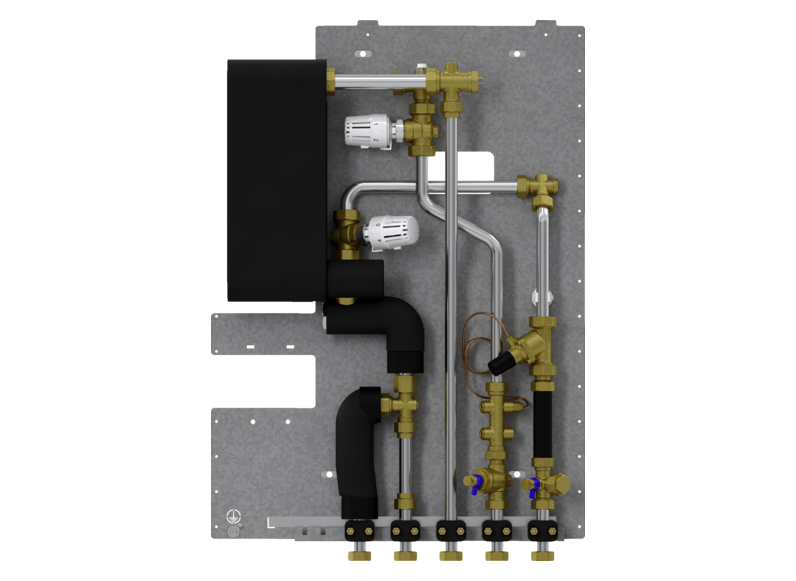

    Cette station de transfert sert à préparer de l’eau chaude sanitaire selon le principe hygiénique de la production instantanée d’eau chaude à l’aide d’un échangeur de chaleur à plaques.

    Elle associe tous les avantages de la production d’eau chaude décentralisée à l’efficacité d’un système de chauffage centralisé. La conception spécifique du régulateur thermostatique permet d’éviter les pertes de charge élevées au sein de la station.

    La station se compose d’un échangeur de chaleur à plaques brasées au cuivre ou en acier inoxydable revêtu, qui peut être adapté facilement et en toute sécurité aux besoins en eau chaude sanitaire à l’aide du limiteur de débit fourni. Le régulateur thermostatique à réponse rapide pour la préparation d’eau chaude sanitaire garantit une température d’eau chaude sanitaire fiable et constante.


    Reach-information
    Fiche technique

    Numéro de produit: 202507

    Hauteur: 761 mm

    Largeur: 534 mm

    Profondeur: 117 mm

    Poids: 16,5 kg

    Raccordement: 3/4" à filetage mâle fd

    Orientation des raccordements: en bas

    Matériau de l’échangeur de chaleur à plaques: Acier inoxydable (brasé au cuivre)

    Limite d’utilisation conductivité: < 500 μS/cm

    Pression de service maxi admissible: 1 MPa

    Température départ maxi recommandée en combinaison avec un module de pompage réseau: 60 °C

    Puissance au primaire: 50 kW

    Débit volumique maxi côté primaire: 20 l/min

    Perte de charge maxi côté primaire: 700 hPa

    Puissance côté eau sanitaire: 50 kW

    Débit volumique maxi côté secondaire: 22 l/min

    Quantité pompable avec côté primaire 55/25 °C, côté secondaire 10/48 °C: 19 l/min

    Perte de charge côté eau sanitaire avec limiteur de débit: 1 390 hPa

    Perte de charge côté eau sanitaire sans limiteur de débit: 390 hPa

    Pression différentielle minimum alimentation: 600 hPa
