Modules de pompes secteur

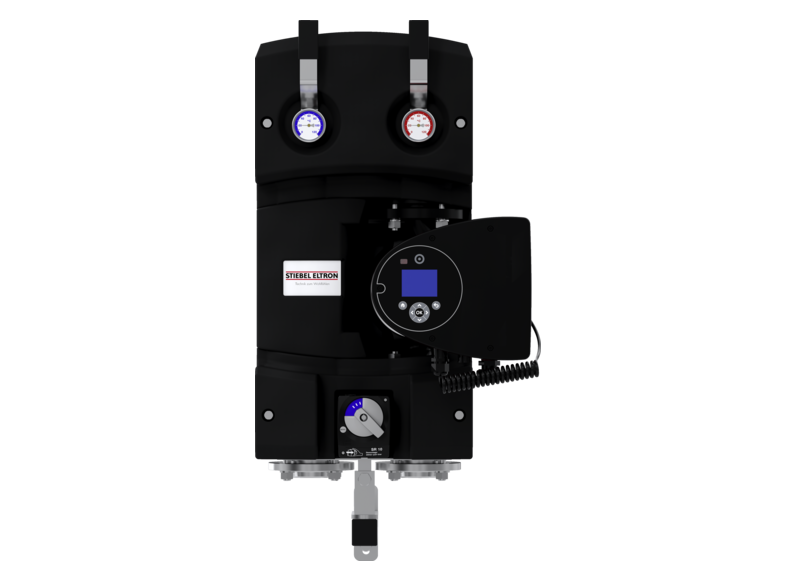

PM-G 2

    • Alimentation en chaleur centralisée de plusieurs appartements
    • Prêt au montage avec fixation murale
    • Fabrication de qualité
    Des questions sur le produit ? Contactez-nous

    Détails du produit

    Application • Le module de pompes secteur mélangé convient pour l’alimentation en chaleur centralisée d’un réseau de bâtiments avec plusieurs logements. Il est utilisé en cas de températures départ élevées ou variables. • Le module contient les composants suivants : segments de tuyauterie en laiton, pompe haute efficacité à variation de vitesse, by-pass avec mélangeuse à 3 voies, servomoteur, possibilités de verrouillage, thermomètre dans le départ et le retour, dispositif de rinçage et de vidange et frein par gravité. • Le module est équipé d’une isolation. • Une fixation murale pour une installation facile est fournie.



    Reach-information
    Fiche technique

    Numéro de produit: 202586

    Hauteur: 817 mm

    Largeur: 402 mm

    Profondeur: 412 mm

    Longueur (entraxe): 603 mm

    Poids: 45,5 kg

    Raccordement de consommateur: G 1½

    Raccordement: DN 40

    Pression max. admissible: 0,1 MPa

    Débit maximal: 108 l/min

    Température max. admissible: 110 °C

    Perte de charge: 800 hPa

    Puissance pour le chauffage (à 10 K): 113 kW

    Puissance de production ECS (à 30 K): 340 kW

    Puissance à 20 K (700 hPa): 226 kW

    Débit maximal pour hauteur manométrique résiduelle de 700 hPa: 9754 l/h

    Puissance à 20 K (800 hPa): 207 kW

    Débit maximal pour hauteur manométrique résiduelle de 800 hPa: 8923 l/h

    Puissance à 20 K (900 hPa): 187 kW

    Débit maximal pour hauteur manométrique résiduelle de 900 hPa: 8062 l/h

    Puissance à 20 K (1000 hPa): 165 kW

    Débit maximal pour hauteur manométrique résiduelle de 1000 hPa: 7108 l/h

    Nombre de logements pour une puissance de chauffe de 3 kW par unité: 38

    Tension nominale: 230 V

    Puissance électrique absorbée P1: 17-440 W

    Fréquence: 50/60 Hz
